在本安防爆電源電路中采用的變壓器，可以分成兩大類：電源變壓器和別的用處的變壓器。這兒以電源變壓器為主導來討論一下它的結構特征和安全性保障措施。

　　(1)電源變壓器的構造

　　在電源變壓器中，向本安型電源電路配電的全部繞阻同其它的全部繞阻應當安全靠譜地分隔。設計員工可以選用以下二種構造開展這類防護。

　　1)1型防爆電氣-電源變壓器構造

　?、傧虮景残碗娫措娐放潆姷娜坷@阻和其它的全部繞阻并排地安排在鐵芯的一個心柱上。

　?、谙虮景残碗娫措娐放潆姷娜坷@阻和其它的全部繞阻各自地安排在鐵芯的不同的心柱上。

　　并且，無論是哪一種布局方法，繞阻之間都務必依照要求開展靠譜的防護。

　　2)2型防爆電氣-環形變壓器構造

　?、贌o論是向安全體系電源電路配電的繞阻或是別的的繞阻，全部繞阻之間都務必依照要求的固態絕緣層規定開展隔離。

　　a)布局在同一心柱上　b)布置在不一樣心梭　c)固態絕緣層防護　d)接地裝置屏蔽掉防護

　　1一次繞阻2一固態絕緣層

　　②在向本安型電源電路配電的全部繞阻和其它的全部繞阻之間開展接地屏蔽防護。例如，大家可以運用接地裝置銅泊或接地纏線繞阻開展這類屏蔽防護。

　　在接地銅泊或接地輸電線繞阻防護的情形下，接地銅泊的壁厚或接地繞阻電線的直徑，應當可以承擔電源電路中維護熔斷器或斷路器通過的電流量而不毀壞。因而，接地裝置鋼箔的薄厚和接地裝置纏線組輸電線的直徑合乎要求的標值。

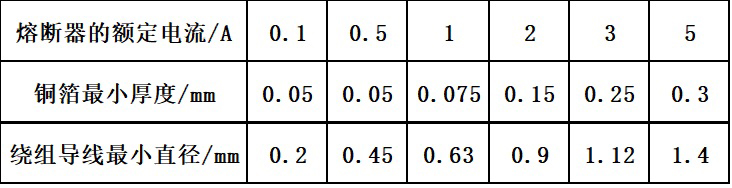

　　表6.11斷路器的額定電壓和銅泊最少薄厚、繞阻輸電線最少直徑

　　在應用銅泊做為屏蔽隔離舉措時，銅泊應當配備二根結構類型徹底獨立的電導體開展接地。并且，每一根電導體都需要可以承擔電源電路中維護熔斷器或斷路器通過的電流量。

　　在應用繞阻做為屏蔽掉隔離舉措時，繞阻應當具備2個在電氣設備上徹底獨立的輸電線層，導線層之間應當有可以承載500V實驗電壓的靠譜的絕緣層。每一層輸電線層都應當靠譜地接地，并且，可以承擔電源電路中維護熔斷器或斷路器通過的的電流量。

　　此外，電源變壓器的鐵芯務必設定接線端子;電源變壓器的線圈務必通過預浸或澆封解決。

　　(2)電源變壓器的安全性保障措施

　　在安全體系電源電路中采用的變壓器，輸入電源電路應當連接合乎對應標準的熔斷器或斷路器開展負載和過流保護。

　　當電源變壓器的輸入繞阻和輸出繞阻之間用接地金屬材料屏蔽防護起來時，每一個不接地線的輸入電路應當連接合乎對應標準的熔斷器或斷路器開展負載和過流保護，

　　此外，在某種情形下，大家還應當在變壓器中埋進一支熱熔斷器或別的熱過載保護器件，對變壓器開展超溫保護。

　　除此之外，為了避免變壓器輸出繞阻短路故障，大家需要在輸出繞阻中串連靠譜功率電阻器。并且，靠譜限流電阻器應當與變壓器澆封在一起，或是，靠譜功率電阻器與變壓器安裝在一起時合乎對應的電氣間隙和爬電距離的規定。

　　在這樣的情況下，即使輸出繞阻根據靠譜限流電阻器產生短路故障，穿過輸出繞阻和靠譜限流電阻器的短路容量也不會超出一次側輸入端熔斷器所容許的電流量，即1.7倍一次側輸入電流。那樣，既可以避免變壓器因輸出繞阻短路故障發生不允許的大電流量，又可以為后面電源電路給予充足的負荷電流量，確保開關電源和安全體系電源電路完成安全可靠的防護。

　　(3)電源變壓器的實驗

　　1)型式檢驗

　　電源變壓器的型式檢驗分成耐工作電壓實驗和溫度測量二項實驗。

　?、倌凸ぷ麟妷簩嶒?

　　在開展耐工作電壓實驗時，試驗人員應當在向本安型電源電路配電的任一繞阻和任何別的繞阻之間增加(2G+ 1000)V或1500V的實驗工作電壓(二者當中比較大者)，歷經1min。這兒，Un是被試?yán)@阻支間的最大額定電壓。

　　實驗期內不應該產生短路故障，乃至穿透。

　?、跍囟葴y量

　　在開展溫度測量時，實驗人員應當在電力變壓器的一次側(輸入控制回路)鍵入1.7L(n為熔斷器融斷的額定電流)的電流量或斷路器不工作的最高電流量。在實驗期內，這一電流應當保證在它的標準值上(偏差士10%)。

　　實驗最少開展6h或是直到無自動校準熱斷路器;假若熱斷路器是動校準的，則實驗最少開展12h。

　　電源變壓器繞阻的升溫按測算求?。?

　　溫增值再加上實驗時的環境溫度即是被測繞阻的氣溫值。這一溫度不應該超過變壓器常用的絕緣層材料的耐高溫級別容許的溫度值或電氣設備溫度級別的溫度值。

　　這兒應當強調的是，變壓器的溫度測量，除在一次側增加1.7In電流量的實驗外，還應完成額定值運行狀態下的溫度測量。

　　自然，大家還可以應用別的等效電路的辦法來測量繞阻的溫度。
